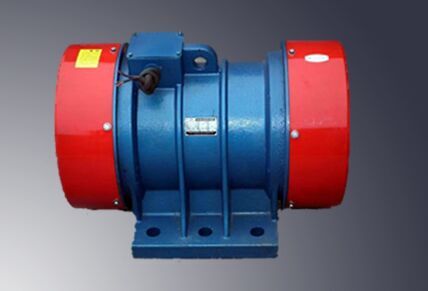

YJZ系列激振电动机为各类振动机械通用激振源，适用于各类机械，如振动给料机、振动输送机、振动干燥机、振动落砂机、振动筛分机等，广泛用于冶金、矿山、煤炭、化工、轻工、制药、食品、水力、电力、建材、铸造等部门。使用条件环境温度为-20～+40℃；海拔不超过1000m；电源为3相380V，50HZ;工作方式为连续工作定额。激振电动机的外客防护等级为IP54，可在任何无特殊要求的粉尘条件下工作。

YJZ振动电机特点

1.该系列电机与T01系统相比，体积小、重量轻。
2.耐振能力强，可在19.6m/S2的振动加速度下运行。
3.起动迅速，停车平稳。
4.全封闭结构，可在任何无防爆要求的粉尘环境下工作。
5.激振力无级可调，使用方便。
6.轴承润滑选用特殊的耐高温、耐磨油脂、并采用了可靠的防尘密封装置，长期使用能保证良好的润滑效果和长的使用寿命。
7.电机接线盒内填充有耐油、耐水、耐老化、绝缘性能良好的不干性填料，因此使用安全、可靠。
8.可多机组合成各种振动形式，以完成各种作业要求。
9.规格齐全，振次有3000、1500、1000r/min,激振力从1~160KN，能满足各种振动机械的工作需要。

YJZ振动电机技术参数

型号	激振力/KN	功率/ KW	同步转速/（r/min）	定子电流/A	重量/kg
YJZ-1-2 YJZ-2-2 YJZ-3-2 YJZ-5-2 YJZ-10-2 YJZ-20-2 YJZ-30-2 YJZ-50-2	1 2 3 5 10 20 30 50	0.09 0.18 0.25 0.37 0.75 1.50 2.20 3.70	3000	0.32 0.59 0.77 1.00 1.92 3.60 5.10 10.00	10 16 20 35 45 80 120 20
YJZ-1-4 YJZ-3- 4 YJZ-5-4 YJZ-10-4 YJZ-20-4 YJZ-30-4 YJZ-50-4 YJZ-75-4 YJZ-100-4	2 3 5 10 20 30 50 75 100	0.12 0.18 0.25 0.55 1.10 1.50 2.20 3.70 6.30	1500	0.46 0.55 0.86 1.87 2.85 3.82 5.55 8.86 14.91	20 30 40 65 110 140 200 280 410
YJZ-3-6 YJZ-5-6 YJZ-13-6 YJZ-18-6 YJZ-25-6	3 5 13 18 25	0.25 0.37 0.75 1.10 1.50	1000	0.80 1.10 1.90 2.50 3.70	35 60 84 90 170
YJZ-36-6 YJZ-50-6 YJZ-75-6 YJZ-100-6 YJZ-140-6	36 50 75 100 140	2.20 3.70 5.50 7.50 10.00	1000	4.86 8.70 12.3 17.80 23.72	230 310 450 600 670
YJZ-5-8 YJZ-10-8 YJZ-20-8 YJZ-30-8 YJZ-50-8 YJZ-75-8 YJZ-100-8 YJZ-140-8	5 10 20 30 50 75 100 140	0.37 0.75 1.50 2.20 3.70 5.50 7.50 10.00	750	1.73 2.79 4.93 6.72 9.77 14.1 17.62 23.70	80 135 200 300 450 650 750 850

型号	A	B	n×d	d	H	G	AB	BB	HD	L
YJZ1-2	120	80	4×φ10	φ1.0	65	10	145	70	170	200
YJZ3-2	150	80	4×φ14		90	14	180	130	200	230
YJZ2-2	150	80	4×φ14		90	14	180	130	200	260
YJZ5-2	180	110	4×φ18		100	16	240	170	220	330
YJZ10-2	180	110	4×φ18		100	16	240	170	220	390
YJZ20-2	260	150	4×φ26		145	24	325	214	295	480
YJZ30-2	310	170	4×φ33	φ1.5	160	28	380	280	363	520
YJZ50-2	350	220	4×φ35	φ1.5	190	33	430	350	385	580

型号	A	B	CB	n×d	d	H	G	AB	BB	HD	L	结构图
YJZ2-4	150	80	—	4×φ14	φ1.0	90	14	180	130	200	240	a
YJZ3-4	150	80	—	4×φ14		90	14	180	130	200	250	a
YJZ5-4	180	110	—	4×φ18		100	16	240	170	220	330	a
YJZ10-4	220	140	—	4×φ22		120	18	270	200	250	390	a
YJZ20-4	260	150	—	4×φ26	φ1.5	145	24	325	214	295	480	a
YJZ30-4	310	170	—	4×φ33		160	28	380	280	363	530	a
YJZ75-4	350	220	—	4×φ35		190	33	430	350	385	590	a
YJZ100-4	380	125	—	4×φ35		210	35	480	364	447	650	b

YJZ3-6	180	110	—	4×φ18	φ1.0	100	16	240	170	220	375	a
YJZ5-6	220	140	—	4×φ22	φ1.0	120	18	270	200	250	400	a
YJZ8-6	260	150	—	4×φ26		145	24	325	214	295	497	a
YJZ10-6	260	150	—	4×φ26		145	24	325	214	295	497	a
YJZ15-6	310	170	—	4×φ33	φ1.5	160	28	380	280	363	600	a
YJZ30-6	350	220	—	4×φ35		190	33	430	350	385	648	a
YJZ50-6	380	250	—	4×φ35		210	35	480	364	447	699	a
YJZ75-6	440	280	—	4×φ45		240	35	545	380	497	730	a
